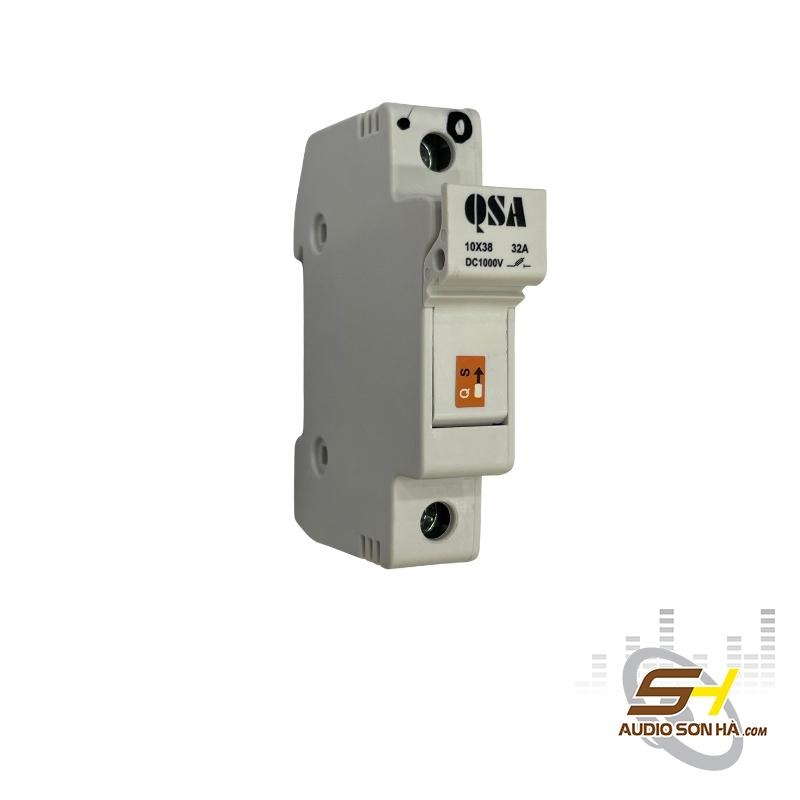

Aptomat QSA MCB Orange 32A

Cấu tạo chung của Aptomat

Có rất nhiều loại Aptomat nhưng chúng thường có cấu tạo giống nhau gồm hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba tiếp điểm (tiếp điểm chính, tiếp điểm phụ và hồ quang). Khi mạch điện được đóng lại, các tiếp điểm sẽ lần lượt đóng từ hồ quang tới tiếp điểm phụ và tiếp điểm chính là sau cùng. Nếu như mạch điện bị ngắt, quá trình mở các tiếp điểm sẽ ngược lại.

Các tính năng và lợi ích chính

Bảo vệ quá dòng: MCB được thiết kế để tự động ngắt nguồn điện khi dòng điện vượt quá ngưỡng được xác định trước, ngăn ngừa hư hỏng tiềm ẩn cho thiết bị điện và giảm nguy cơ hỏa hoạn.
Bảo vệ ngắn mạch: Nó nhanh chóng ngắt mạch trong trường hợp ngắn mạch, hạn chế lượng dòng điện chạy qua và giảm thiểu khả năng xảy ra hỏa hoạn do điện.
Thiết kế nhỏ gọn: Thiết kế nhỏ gọn giúp dễ dàng lắp đặt trong bảng điện.
Độ tin cậy cao: MCB QSA nổi tiếng về độ tin cậy và độ bền, đảm bảo hiệu suất lâu dài.
Dễ vận hành: MCB dễ lắp đặt và vận hành, có các vạch chia rõ ràng và cơ chế đơn giản.

Ứng dụng của aptomat vào hệ thống điện

Aptomat là thiết bị điện quan trọng, có mặt trong bất kì hệ thống điện hạ thế nào, từ dân dụng, thương mại đến công nghiệp. Những công dụng của aptomat bao gồm:

• Kiểm soát, bảo vệ mạch điện, đảm bảo vận hành an toàn và hiệu quả.
• Ngắt mạch kịp thời khi phát hiện sự cố điện như quá tải, mất pha, ngắn mạch,...
• Một số aptomat có khả năng bảo vệ hệ thống và con người trước rò rỉ điện, sét đánh hay lũ lụt, hỏa hoạn,...
• Hạn chế thiệt hại như nóng, cháy nổ cho các thiết bị phụ tải.

Ứng dụng trong điện công nghiệp

Trong công nghiệp sử dụng aptomat khối MCCB là chủ yếu, bên cạnh đó là các thiết bị đóng ngắt chuyên dụng. Được trang bị buồng dập hồ quang nên dòng aptomat MCCB ngắt được dòng điện lên tới hàng ngàn Ampe. Nếu có sử dụng aptomat MCB thì chọn loại 3 pha có dòng cắt ngắn mạch 10kA.

Ứng dụng trong điện dân dụng

Phần lớn thiết bị điện trong gia đình là thiết bị điện 1 pha. Trong trường hợp này, người ta thường sử dụng MCB 1 pha để lắp vào dây pha (dây lửa), trong khi dây trung tính (dây mass) không cần phải đi qua MCB. Mặt khác do không có buồng dập hồ quang nên aptomat MCB chỉ cắt được dòng điện dưới 100A.

Dưới đây là các thông số kỹ thuật của Aptomat:

• Ui: Điện áp làm việc định mức.
• Ue: Điện áp cách điện định mức.
• In: Là dòng điện định mức. Ví dụ như trong MCCB 3P 100A 25kA, In = 100A. Dòng điện định mức chính là ngưỡng bảo vệ quá tải của Aptomat. Khi dòng điện vượt quá định mức, Aptomat sẽ nhảy.
• Ir: Dòng điện hoạt động có thể điều chỉnh trong phạm vi cho phép của Aptomat. Ví dụ, Aptomat điều chỉnh dòng 100A có thể điều chỉnh đến 100A. Đối với các Aptomat điều chỉnh dòng, dòng điện hoạt động chính là ngưỡng tác động của Aptomat.
• Icu: Dòng cắt ngắn mạch là khả năng chịu dòng điện lớn nhất của tiếp điểm trong 1 giây.
• Icw: Khả năng chịu dòng ngắn mạch trên 1 đơn vị thời gian.
• Ics: Khả năng cắt thực tế khi xảy ra sự cố trên thiết bị, phụ thuộc vào từng nhà sản xuất do công nghệ chế tạo khác nhau. Ví dụ cùng một hãng sản xuất nhưng có 2 loại MCCB là Ics = 50% Icu và Ics = 100% Icu.
• AT - Ampe Trip: Là dòng điện tác động.
• AF - Ampe Frame: Là dòng điện khung. Ví dụ NF250 2P 100A và NF250 2P 200A đều có AF = 250A nhưng một cái sẽ tác động khi dòng vượt quá AT = 200A, một cái sẽ tác động khi dòng vượt quá AT = 100A.
• Characteritic cuver: Là đường cong đặc tính bảo vệ của CB (đường cong chọn lọc của CB) giúp quyết định cho việc chọn CB ở vị trí nào trong hệ thống điện.
• Mechanical/electrical endurance: Số lần đóng cắt cơ khí cho phép trên số lần đóng cắt điện cho phép.
