Nguyên lý làm việc của Aptomat

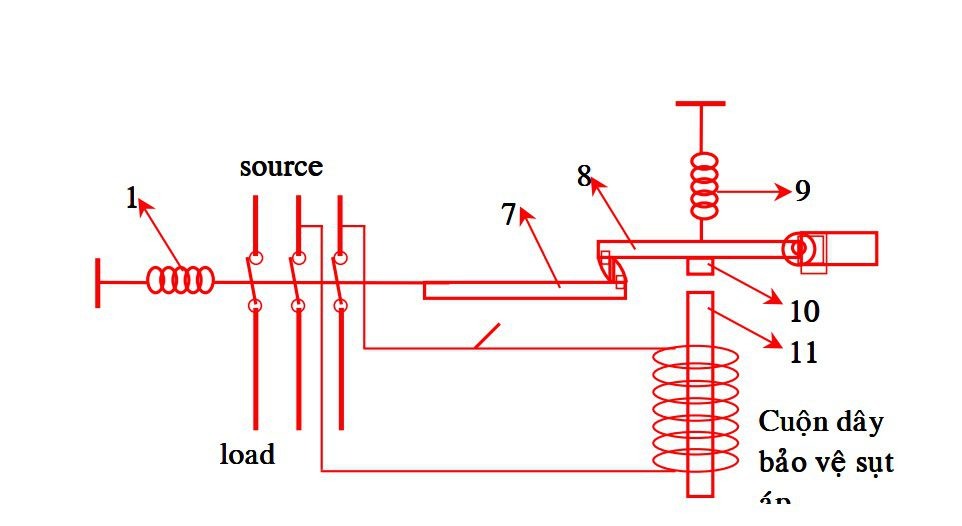

Tất cả các hệ thống Aptomat đều có nguyên lý làm việc giống nhau. Các móc bảo vệ sẽ làm nhiệm vụ ngắt mạch khi phát hiện tình trạng lỗi xảy ra trong hệ thống điện. Nếu một dòng điện chạy qua các tiếp điểm thay đổi đột ngột, từ trường tạo ra trên lò xo (điện áp quá thấp) sẽ bị giảm hoặc lò xo bị nóng lên quá mức (điện áp cao) khiến các tiếp điểm bị mở ra và dòng điện bị ngắt.

Đối với các Aptomat sử dụng trong gia đình (dòng điện định mức không lớn hơn 600A), người dùng sẽ phải sử dụng tay để điều khiển thiết bị hoạt động trở lại. Mặt khác, một số mẫu Aptomat dành cho hệ thống điện có dòng cao hơn (lên tới 1000A) thường có cơ chế điều khiển bằng điện từ.

Sau khi hiện tượng ngắn mạch xảy ra được một thời gian, các lò xo trong móc bảo vệ sẽ trở lại trạng thái bình thường để các tiếp điểm có thể tiếp xúc lại với nhau, cho phép dòng điện tiếp tục đi qua.

Các tiếp điểm của Aptomat thường được làm bằng đồng hoặc hợp kim đồng, hợp kim bạc và các vật liệu dẫn điện tốt khác. Tuổi thọ sử dụng của tiếp điểm bị giới hạn bởi số lần tiếp xúc với hiện tượng hồ quang điện khi ngắt/ mở dòng điện. Khi các tiếp điểm bị ăn mòn, chúng sẽ cần được thay thế để Aptomat có thể hoạt động ổn định.

Các tính năng và lợi ích chính:

• Bảo vệ quá dòng: MCB được thiết kế để tự động ngắt nguồn điện khi dòng điện vượt quá ngưỡng được xác định trước, ngăn ngừa hư hỏng tiềm ẩn cho thiết bị điện và giảm nguy cơ hỏa hoạn.
• Bảo vệ chống ngắn mạch: Nhanh chóng ngắt mạch trong trường hợp xảy ra ngắn mạch, hạn chế lượng dòng điện chạy qua và giảm thiểu khả năng xảy ra cháy nổ do điện.
• Thiết kế nhỏ gọn: Thiết kế nhỏ gọn giúp dễ dàng lắp đặt vào bảng điện.
• Độ tin cậy cao: MCB QSA nổi tiếng về độ tin cậy và độ bền, đảm bảo hiệu suất lâu dài.
• Dễ vận hành: MCB dễ lắp đặt và vận hành, có vạch chia rõ ràng và cơ chế đơn giản.

Ứng dụng:

Aptomat QSA MCB Silver có thể được sử dụng trong nhiều ứng dụng dân dụng, thương mại và công nghiệp, bao gồm:

• Hệ thống điện gia đình: Bảo vệ từng mạch điện chiếu sáng, ổ cắm và thiết bị gia dụng.
• Tòa nhà thương mại: Bảo vệ mạch điện chiếu sáng, hệ thống HVAC và các thiết bị khác.
• Cơ sở công nghiệp: Bảo vệ mạch điện cho máy móc, động cơ và hệ thống điều khiển.

Dưới đây là các thông số kỹ thuật của Aptomat:

• Ui: Điện áp làm việc định mức.
• Ue: Điện áp cách điện định mức.
• In: Là dòng điện định mức. Ví dụ như trong MCCB 3P 100A 25kA, In = 100A. Dòng điện định mức chính là ngưỡng bảo vệ quá tải của Aptomat. Khi dòng điện vượt quá định mức, Aptomat sẽ nhảy.
• Ir: Dòng điện hoạt động có thể điều chỉnh trong phạm vi cho phép của Aptomat. Ví dụ, Aptomat điều chỉnh dòng 100A có thể điều chỉnh đến 100A. Đối với các Aptomat điều chỉnh dòng, dòng điện hoạt động chính là ngưỡng tác động của Aptomat.
• Icu: Dòng cắt ngắn mạch là khả năng chịu dòng điện lớn nhất của tiếp điểm trong 1 giây.
• Icw: Khả năng chịu dòng ngắn mạch trên 1 đơn vị thời gian.
• Ics: Khả năng cắt thực tế khi xảy ra sự cố trên thiết bị, phụ thuộc vào từng nhà sản xuất do công nghệ chế tạo khác nhau. Ví dụ cùng một hãng sản xuất nhưng có 2 loại MCCB là Ics = 50% Icu và Ics = 100% Icu.
• AT - Ampe Trip: Là dòng điện tác động.
• AF - Ampe Frame: Là dòng điện khung. Ví dụ NF250 2P 100A và NF250 2P 200A đều có AF = 250A nhưng một cái sẽ tác động khi dòng vượt quá AT = 200A, một cái sẽ tác động khi dòng vượt quá AT = 100A.
• Characteritic cuver: Là đường cong đặc tính bảo vệ của CB (đường cong chọn lọc của CB) giúp quyết định cho việc chọn CB ở vị trí nào trong hệ thống điện.
• Mechanical/electrical endurance: Số lần đóng cắt cơ khí cho phép trên số lần đóng cắt điện cho phép.
