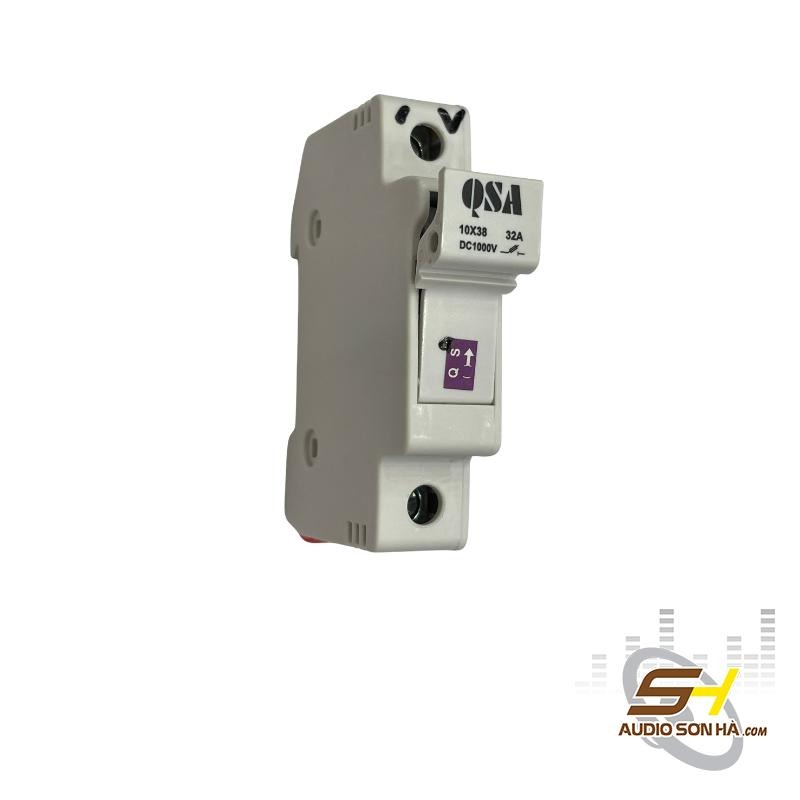

Aptomat QSA MCB Violet 32A

Cấu tạo chung của Aptomat

Có rất nhiều loại Aptomat nhưng chúng thường có cấu tạo giống nhau gồm hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba tiếp điểm (tiếp điểm chính, tiếp điểm phụ và hồ quang). Khi mạch điện được đóng lại, các tiếp điểm sẽ lần lượt đóng từ hồ quang tới tiếp điểm phụ và tiếp điểm chính là sau cùng. Nếu như mạch điện bị ngắt, quá trình mở các tiếp điểm sẽ ngược lại.

Các tính năng và lợi ích chính
Bảo vệ quá dòng: MCB được thiết kế để tự động ngắt nguồn điện khi dòng điện vượt quá ngưỡng được xác định trước, ngăn ngừa hư hỏng tiềm ẩn cho thiết bị điện và giảm nguy cơ hỏa hoạn.
Bảo vệ ngắn mạch: Nó nhanh chóng ngắt mạch trong trường hợp ngắn mạch, hạn chế lượng dòng điện chạy qua và giảm thiểu khả năng xảy ra hỏa hoạn do điện.

Thiết kế nhỏ gọn: Thiết kế nhỏ gọn cho phép lắp đặt dễ dàng trong bảng điện.
Độ tin cậy cao: MCB QSA nổi tiếng về độ tin cậy và độ bền, đảm bảo hiệu suất lâu dài.
Dễ vận hành: MCB dễ lắp đặt và vận hành, có các vạch chia rõ ràng và cơ chế đơn giản.

Ứng dụng
Aptomat QSA MCB Violet 32A thường được sử dụng trong nhiều ứng dụng dân dụng và thương mại, bao gồm:

Hệ thống điện gia đình: Bảo vệ các mạch riêng lẻ cho đèn, ổ cắm và thiết bị.
Tòa nhà thương mại: Bảo vệ các mạch cho đèn, hệ thống HVAC và các thiết bị khác.
Cơ sở công nghiệp: Bảo vệ các mạch cho máy móc, động cơ và hệ thống điều khiển.

Dưới đây là các thông số kỹ thuật của Aptomat:

• Ui: Điện áp làm việc định mức.
• Ue: Điện áp cách điện định mức.
• In: Là dòng điện định mức. Ví dụ như trong MCCB 3P 100A 25kA, In = 100A. Dòng điện định mức chính là ngưỡng bảo vệ quá tải của Aptomat. Khi dòng điện vượt quá định mức, Aptomat sẽ nhảy.
• Ir: Dòng điện hoạt động có thể điều chỉnh trong phạm vi cho phép của Aptomat. Ví dụ, Aptomat điều chỉnh dòng 100A có thể điều chỉnh đến 100A. Đối với các Aptomat điều chỉnh dòng, dòng điện hoạt động chính là ngưỡng tác động của Aptomat.
• Icu: Dòng cắt ngắn mạch là khả năng chịu dòng điện lớn nhất của tiếp điểm trong 1 giây.
• Icw: Khả năng chịu dòng ngắn mạch trên 1 đơn vị thời gian.
• Ics: Khả năng cắt thực tế khi xảy ra sự cố trên thiết bị, phụ thuộc vào từng nhà sản xuất do công nghệ chế tạo khác nhau. Ví dụ cùng một hãng sản xuất nhưng có 2 loại MCCB là Ics = 50% Icu và Ics = 100% Icu.
• AT - Ampe Trip: Là dòng điện tác động.
• AF - Ampe Frame: Là dòng điện khung. Ví dụ NF250 2P 100A và NF250 2P 200A đều có AF = 250A nhưng một cái sẽ tác động khi dòng vượt quá AT = 200A, một cái sẽ tác động khi dòng vượt quá AT = 100A.
• Characteritic cuver: Là đường cong đặc tính bảo vệ của CB (đường cong chọn lọc của CB) giúp quyết định cho việc chọn CB ở vị trí nào trong hệ thống điện.
• Mechanical/electrical endurance: Số lần đóng cắt cơ khí cho phép trên số lần đóng cắt điện cho phép.


Thông Tin Kỹ Thuật
