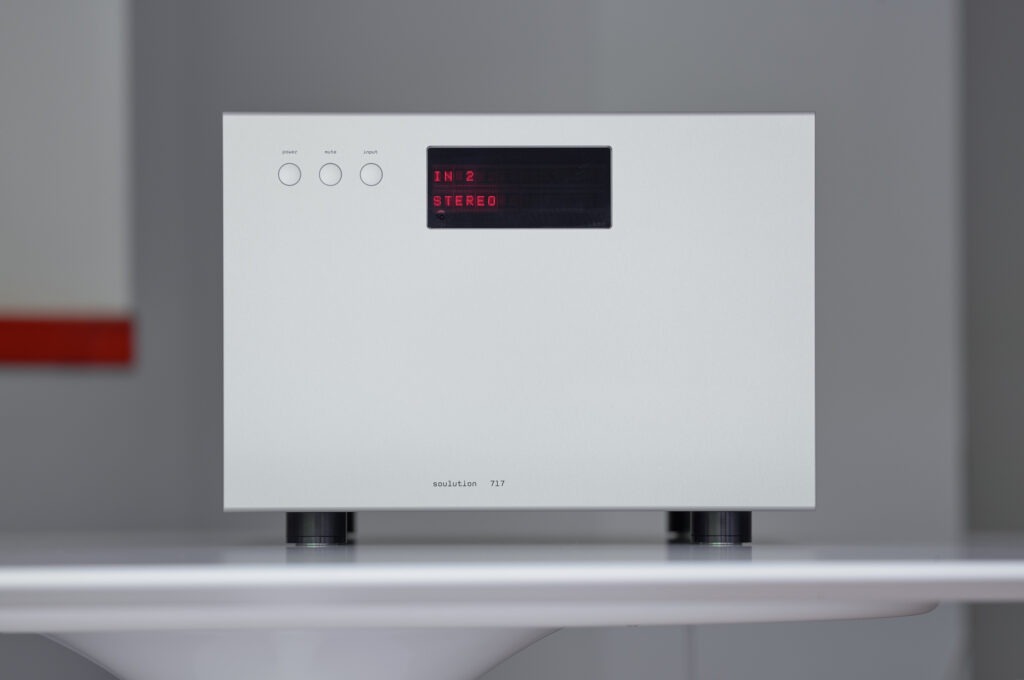

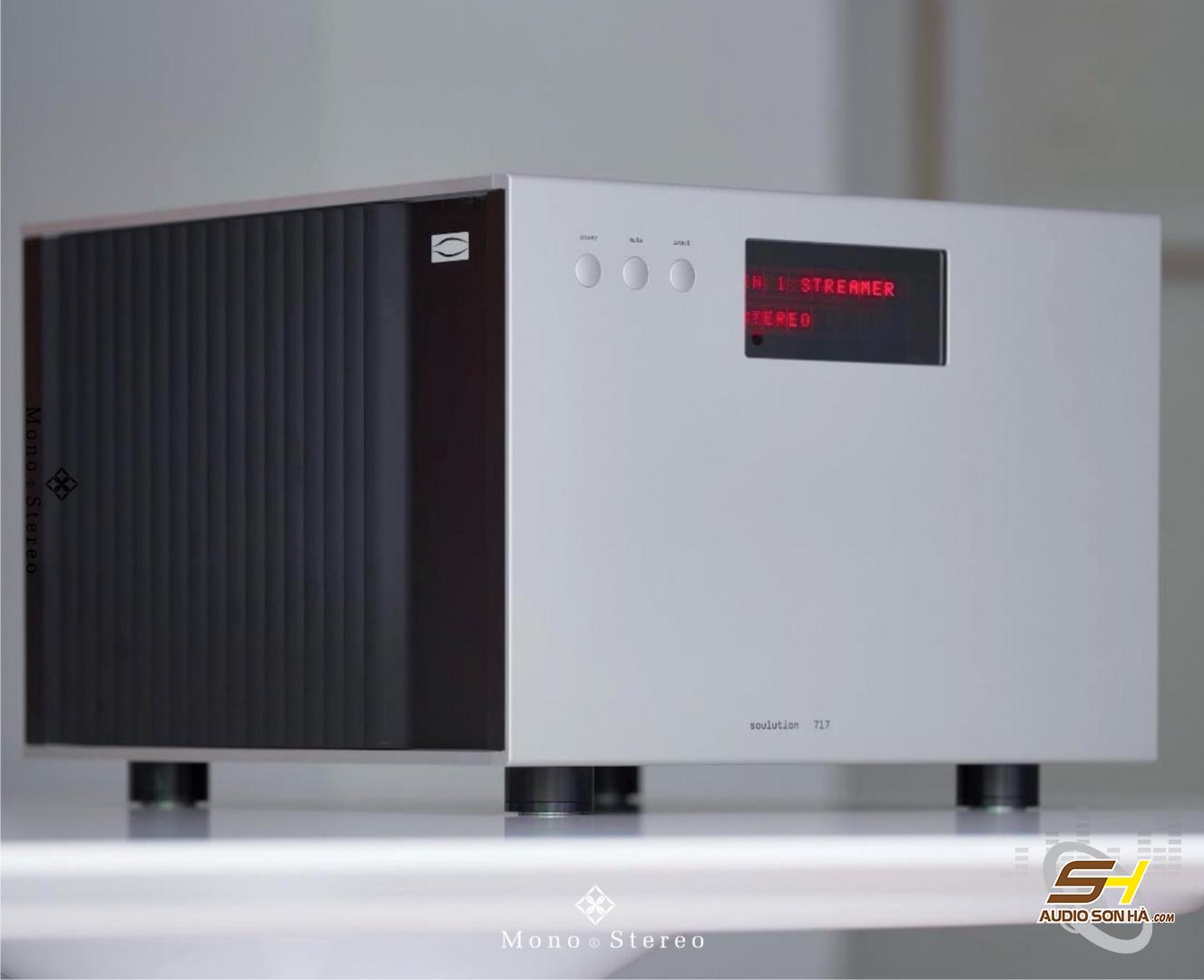

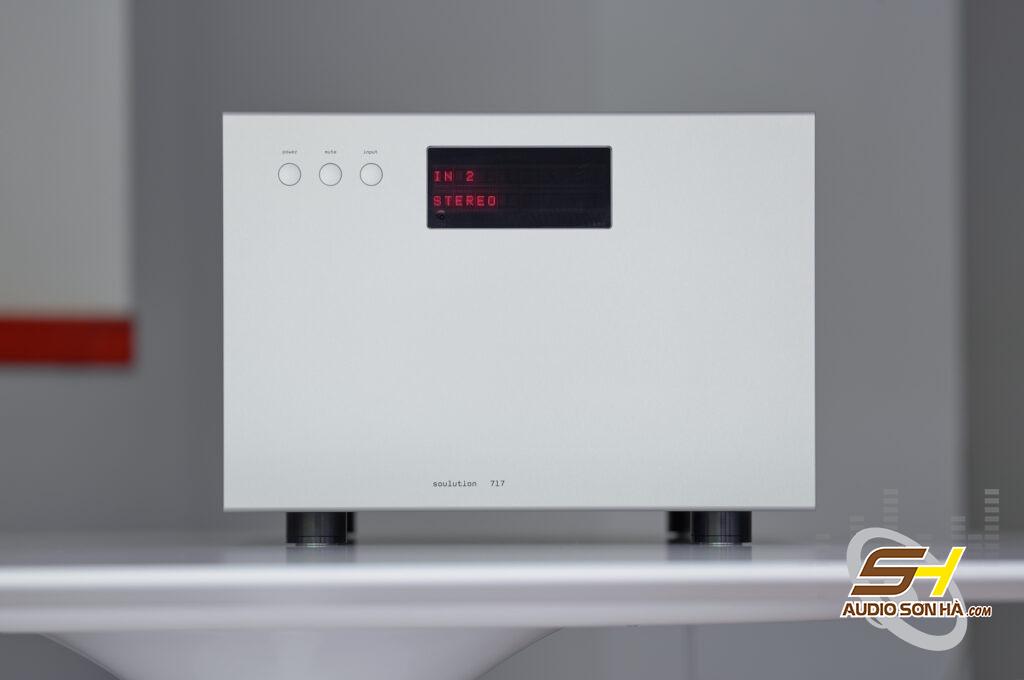

Power Soulution 717 Stereo
Bộ khuếch đại công suất tham chiếu mới của soulation điều khiển tất cả các loa và thiết lập chuẩn mực mới về độ ồn, lỗi pha, loại bỏ chế độ chung và độ méo tiếng.
Các tính năng chính
- Nguồn điện chế độ chuyển mạch (4 × 600 VA, 4x 2'100 VA đỉnh)
- Dòng điện xung định mức hơn 400 Ampere
- Thay đổi pha tối thiểu (<0,2° @ 20kHz) trong băng tần âm thanh
- Mạch tiếng ồn cực thấp < -165dBV (mật độ tiếng ồn liên quan đến đầu vào)
Điểm nổi bật
Bố cục
Bộ khuếch đại công suất 717 (bao gồm cả bộ nguồn) được thiết kế hoàn toàn theo kiểu dual-mono. Mỗi kênh trái và phải đều có PCB riêng và do đó tách biệt hoàn toàn với nhau. Điều này mang lại khả năng tách kênh tốt hơn nhiều (> 130 dB) so với các mẫu trước đó.
Tầng đầu vào:
Tầng đầu vào cải tiến của bộ khuếch đại công suất 717 cho phép loại bỏ chế độ chung đặc biệt mà không ảnh hưởng đến tầng đầu vào do nhiễu. Điều này đạt được nhờ bộ khuếch đại nhạc cụ song song được thiết kế cho băng thông rộng (20MHz), độ nhiễu thấp nhất và khả năng loại bỏ chế độ chung tối ưu (CMMR >105dB). Điều này đảm bảo rằng ngay cả những tín hiệu âm nhạc yếu nhất cũng có thể được bộ khuếch đại công suất 717 thu nhận chính xác.
Cấp điện áp.
Đối với tất cả các thiết kế bộ khuếch đại có phản hồi âm, độ lợi vòng lặp càng cao càng tốt, miễn là thiết kế vẫn ổn định. Với băng thông hơn 2 MHz, độ lợi vòng lặp hơn 120 dB (DC) và mạng lưới phản hồi siêu tuyến tính, 717 thiết lập một chuẩn mực mới về độ nhất quán pha và độ méo tiếng.
Tầng khuếch đại
dòng điện Tầng khuếch đại dòng điện sử dụng 16 transistor công suất trên mỗi kênh, hoạt động ở chế độ Class AB. Mạch điều khiển dòng điện phân cực thông minh đo dòng điện tức thời của từng transistor và kiểm soát dòng điện nhàn rỗi, đảm bảo điều kiện hoạt động tối ưu và đồng nhất. 717 kết hợp công nghệ vi động lực học vượt trội với khả năng cung cấp năng lượng thô ấn tượng. Có thể dễ dàng đạt được các xung dòng điện ngắn từ 400A trở lên. Vì lý do an toàn, đầu ra dòng điện liên tục được giới hạn ở mức 32Arm trên mỗi kênh.
Nguồn điện:
Bốn mô-đun nguồn chuyển mạch công suất đỉnh cực cao (2.100W trong 5 giây) cung cấp điện cho điện áp đường ray của tầng đầu ra. Trở kháng đầu ra của nguồn được điều chỉnh vẫn cực thấp trên dải tần số liên quan, giúp giảm thiểu việc sử dụng tụ điện lưu trữ lớn. Nguồn điện cục bộ phân tán, với bộ chuyển đổi DC-DC hiệu suất cao và bộ điều chỉnh tuyến tính nhanh, độ ồn cực thấp ngay cạnh bộ thu, cấp nguồn cho phần tín hiệu nhỏ của 717. Điều này đảm bảo độ ồn thấp nhất và đường dẫn tín hiệu ngắn nhất cho phần tín hiệu nhỏ.
Thông Tin Kỹ Thuật
| Mains | 100– 240 V (50 – 60 Hz) |
| Tiêu thụ điện năng | < 0,5 W chế độ chờ nhàn rỗi 300 W tối đa 1600 W |

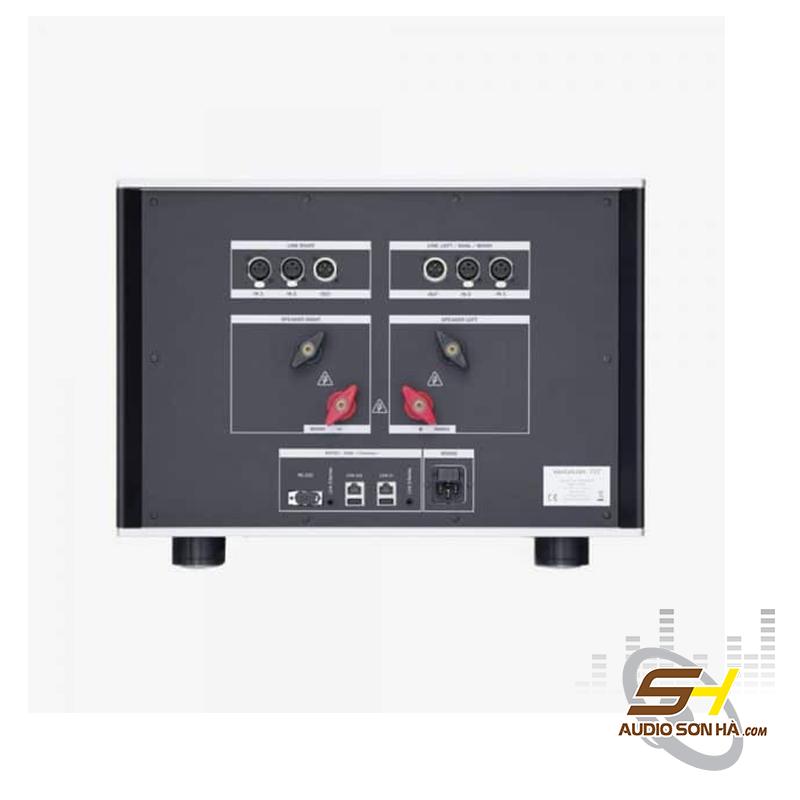

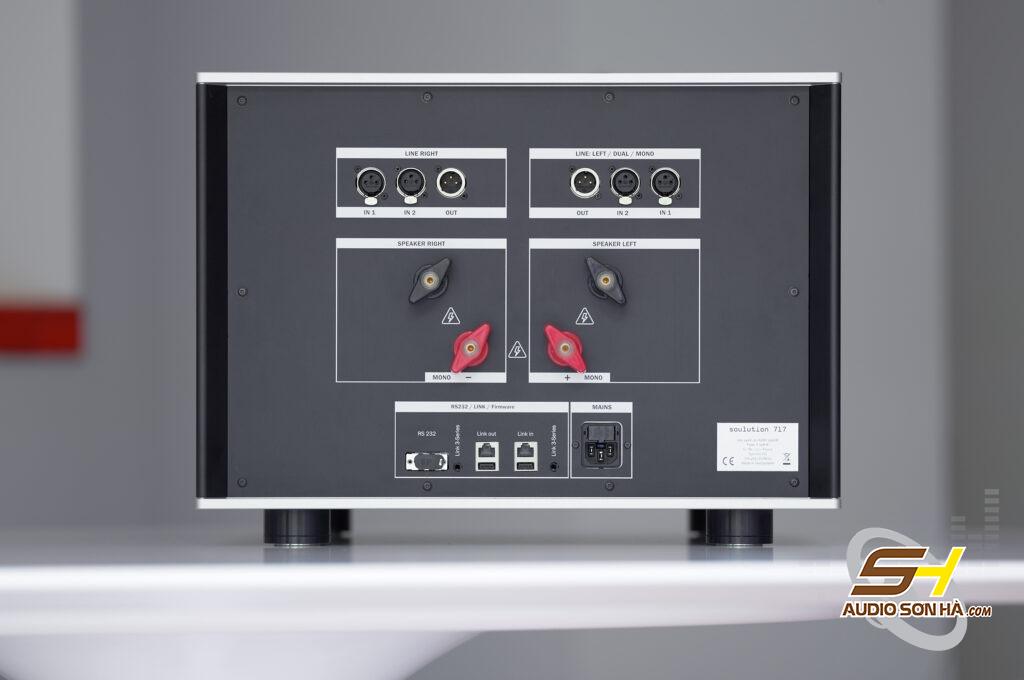

| Đầu ra | 2 cặp đầu Cu, mạ vàng |
| Gain | + 26 dB |
| Công suất đầu ra | 2 × 150 W @ 8 Ω 2 × 300 W @ 4 Ω 2 × 600 W @ 2 Ω |
| Công suất xung | > 2 × 6000 W |
| Đáp ứng tần số (– 3 dB) | 0 – 2 MHz |
| Đáp ứng pha (@20kHz) | < 0,2° |
| THD + N | < 0,001% ở 50 W @ 4 Ω (20 Hz – 20 kHz) |
| Tỷ lệ tín hiệu trên nhiễu | 108 dB (5 W @ 1 kHz) |
| Tiếng ồn tại chỗ (liên quan đến đầu vào) | < 165 dBV/sqrt(Hz), 20Hz - 20kHz |
| Tách kênh | > 120 dB ở 1 kHz |
| Hệ số giảm chấn | > 10 000 |
| Dòng điện đầu ra tối đa | 32 A (có giới hạn) |
| Đầu vào | 2 × cân bằng (XLR) |
| Trở kháng đầu vào | 4,4 MΩ cân bằng |
| Kích thước | 480 × 350 × 505 mm (Rộng × Cao × Sâu) |
| Cân nặng | khoảng 50 kg |
| LINK (bật từ xa) | Tín hiệu điều khiển 12 V |
